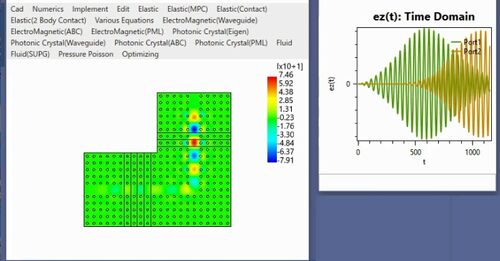

1. はじめに 時間領域 FEM でフォトニック結晶導波路を解析する場合、ポート境界の界を扱う方法としてはいくつか考えられます。(1) 完全整合層 (Perfectly Matched Layers, PML)(2) 吸収境界条件 (Absorbing Boundary Conditions, ABC)(3) 周期境界条件 (Per…

1. はじめに 以前フォトニック結晶導波路の伝達問題を周波数領域FEMで解きましたが、固有モード展開に基づく定式化でした。 ryujimiya.hatenablog.com 今回は周波数領域の完全整合層(PML)を用いて計算しました。 PMLの領域の媒質は、内部領域と同じ構造を維…

1. はじめに フォトニック結晶のバンド構造(Photonic Band Structure)、およびフォトニックバンドギャップ(Photonic Band Gap)を有限要素法(FEM)で計算しました。 フォトニック結晶導波路の計算では入出力の固有モードを求めるのに領域の左右の境界の周期境…

1.はじめに 前記事に引き続き、時間領域PMLと周波数領域PMLを用いて計算しました。今回は誘電体スラブ導波路が終端されたときの反射および放射を計算しています。 ryujimiya.hatenablog.com 以下の計算では誘電体スラブのコアの屈折率はn1 = 3.6、クラッドの…

1.はじめに 前日の記事で時間領域FEMの完全整合層(PML)を定式化しました。 ryujimiya.hatenablog.com この記事ではこの定式化を用いてH面導波管直角コーナーベンドを計算した結果を示します。 2.直線導波管（時間領域PML) PMLの精度を調べるために直線導波管…

時間領域有限要素法(TDFEM)の完全整合層(Perfectly Matched Layers, PML)としては、Jiao-Jin-Michielssen-Rileyが導出した3次元問題のものがあります。Jiao-Jin-Michielssen-Rileyの定式化と等価な2次元のPMLの導出しました。定式化はx方向PML、y方向PML、x,…

時間領域FEMで、伝搬波とエバネセント波の両方を吸収できる高次ABCを定式化しました。これを用いた計算例として、誘電体スラブ導波路の終端の反射係数を計算しました。（下記記事） ryujimiya.hatenablog.com この記事では定式化したものをpdfにまとめたので…

1. はじめに 時間領域のFEMにおいて高次を含むABC(吸収境界条件)を用いた計算をすでに試しました。 今回は周波数領域FEM向けにABCを定式化し、導波路のSパラメータの周波数特性を計算しています。 2. 周波数領域FEMのための高次ABC(吸収境界条件) 境界の減衰…

1. はじめに 誘電体スラブ導波路を終端し、TMモードを入射したとき終端から反射される波を時間領域FEMでシミュレーションしました。 この記事では2種類のケースを考えます。 （ケース１）平行平板誘電体スラブ導波路 図の1 - 8及び2 - 7は電気壁として計算し…

IvyFEM.dll 0.0.0.21をリリースしました。 github.com Givoli-Neta-Patlashenkoの高次ABCを用いた時間領域FEMに対応しました。 この方法は以前に実装してみたことがありました。PML（これも試した）のように追加領域を必要とせず解けるのでメモリの節約にな…

IvyFEM.dll version 0.0.0.19をリリースしました。 GitHub - ryujimiya/IvyFEM: .NET向け有限要素法(FEM)を用いたCAEライブラリ フォトニック結晶導波路の各種伝達問題に対応しました。 〇正方格子、誘電体ロッド型 直角ベンドの透過特性の計算結果 〇三角形…

三角形要素で、値とその法線微分が連続であるような補間関数としてBell Triangleがあることを知りました。Pressure Poisson Equationでもしかすると法線微分も連続でないと駄目なんじゃないかと思い探していて見つけました。 ただ形状関数まで詳しく記してい…

IvyFEM.dll 0.0.0.16をリリースしました。 GitHub - ryujimiya/IvyFEM: .NET向け有限要素法(FEM)を用いたCAEライブラリ フォトニック結晶導波路の伝達問題 ベンド 角を緩和したベンド

.NET有限要素法CAEライブラリIvyFEM.dll、ver.0.0.0.10をリリースしました。 下記からダウンロードできます。 GitHub - ryujimiya/IvyFEM: .NET向け有限要素法(FEM)を用いたCAEライブラリ 前回、流体の方程式 Navier-Stokesの方程式に対応しましたが標準のガ…

.NET有限要素法CAEライブラリIvyFEMのスクリーンショットを掲載します。 （１）メッシュ 領域を三角形分割します。穴のような分割しない領域を指定できます。 （２）弾性体の変形 線形弾性体の変形を計算できます。定常解析と時間領域解析ができます。 図は…

IvyFEM.dll バージョン0.0.0.5をリリースしました。(まだデバッグ版のみです） GitHub - ryujimiya/IvyFEM: .NET向け有限要素法(FEM)を用いたCAEライブラリ いまできる解析は次の通りです。太字が今回新しく対応したものです。 弾性体力学：線形弾性体 超弾…

.NETで使用可能な有限要素法(FEM)CAEライブラリ、IvyFEM バージョン0.0.0.1をリリースしました。 計算できるものがまだ限られていますが- 図面作成- 図面ファイルの読み書き- 計算- 結果表示の流れは提供できたのでようやくライブラリ化しました。 IvyFEM ht…
