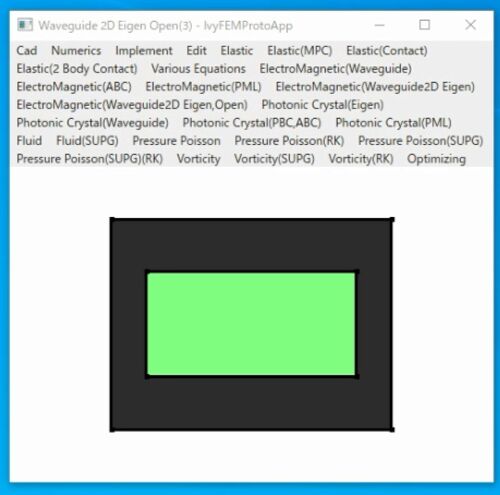

1. はじめに 前に遮蔽形導波路のベクトル波固有モードをedge/nodal FEMを用いて計算しました。 今回は遮蔽ボックスを取り払った場合、つまり開放形(Open-type, unbounded)の導波路をFEMを用いて計算しています。 開放形導波路の場合は、無限領域を内部の有限…
1. はじめに Navier-Stokes方程式は速度ベクトルvと静水圧pを解く方程式でしたが、対流を表すvorticityベクトル ωと流線を表すstream functionベクトル ψを用いた定式化もできます。 2次元問題の場合、vorticity、stream functionは1方向しか成分を持たない…
1. はじめに Navier-Stokes方程式は速度ベクトルvと静水圧pを解く方程式でしたが、対流を表すvorticityベクトル ωと流線を表すstream functionベクトル ψを用いた定式化もできます。 2次元問題の場合、vorticity、stream functionは1方向しか成分を持たない…
流体力学の支配方程式、Navier-Stokes方程式を導く過程をpdfにまとめました。 以下の順に説明しています。 3 時間導関数 4 Eular の膨張公式 5 Reynolds の輸送定理 6 連続の式 7 Cauchy の第一運動法則 8 Cauchy の第二運動法則 9 非圧縮性の式 10 流体の構…
1. はじめに 以前、Navier-Stokes方程式 + div vの2式をガラーキン法で定式化し、Newmark β法とRK4(4次Runge Kutta)で解きました。またNewmark β法については粘性係数が小さい場合に対応するためSUPGの定式化も行いました。 今回、Navier-Stokes方程式と、Pr…
1. はじめに 前記事で導波路ベクトル波(full-wave)固有モードをedge/nodal 三角形要素を用いて計算しましたが、用いたedge/nodal elementsは基本要素(1次要素)でした。 今回2次のedge/nodal elementsを用いてベクトル波導波路の固有モードを計算しています。…
1.はじめに 2次元導波路のfull-wave固有モードを計算するとき、通常の三角形要素(スカラ要素)だけでは、断面内の電磁界を表現できないのでedge elementを導入する必要があります。 2. 定式化 pdfにまとめました。 http://starlightparade.usamimi.info/ivy…
1. はじめに フォトニック結晶に空洞(欠陥、共振器)を1ロッドおきに並べて結合させると導波路として使えます。この構造をCROW(coupled-resonator optical waveguide)と呼んでいます。 CROWの固有モード、および反射・透過特性を去年の11月終わりころIvyFEM…
